이유

GEIGEIGEIST TOTEM 키보드를 쓰다가 HomeRow mode가 결국엔 적응이 안됬다.
(타이핑을 빠르게하면 modifier키가 눌려 오류가 많이 생겼다.)

그러던중, totem에서 사용하는 Seeed XIAO 가 총 20개에 input을 받을수 있다는걸 알게되어서, 40키 키보드를 만들기로 했다.

PCB

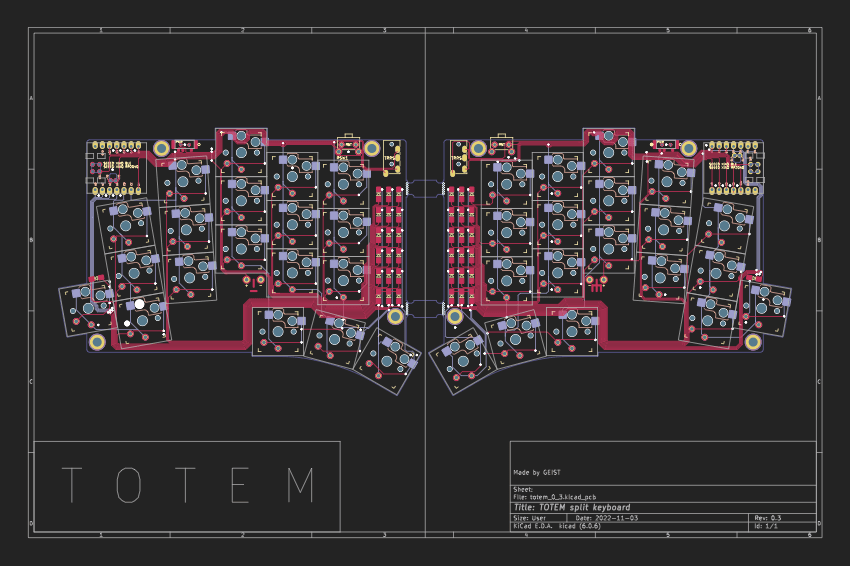

PCB는 GEIGEIGEIST TOTEM을 수정해서 만들었다.

원본

수정

새끼손가락 누르는 부분 바로 위에 키를 하나 추가해줬다. 원본은 배선을 정말깔끔하게했지만. 기판을 잘 그리지 못해 일단 연결하는걸 목표로 했다.

로고있는 부분에 다이오드를 넣어주었는데, 나중에 케이스를 만들고 보니 여기에 케이스와 간섭이 생겼다...

케이스

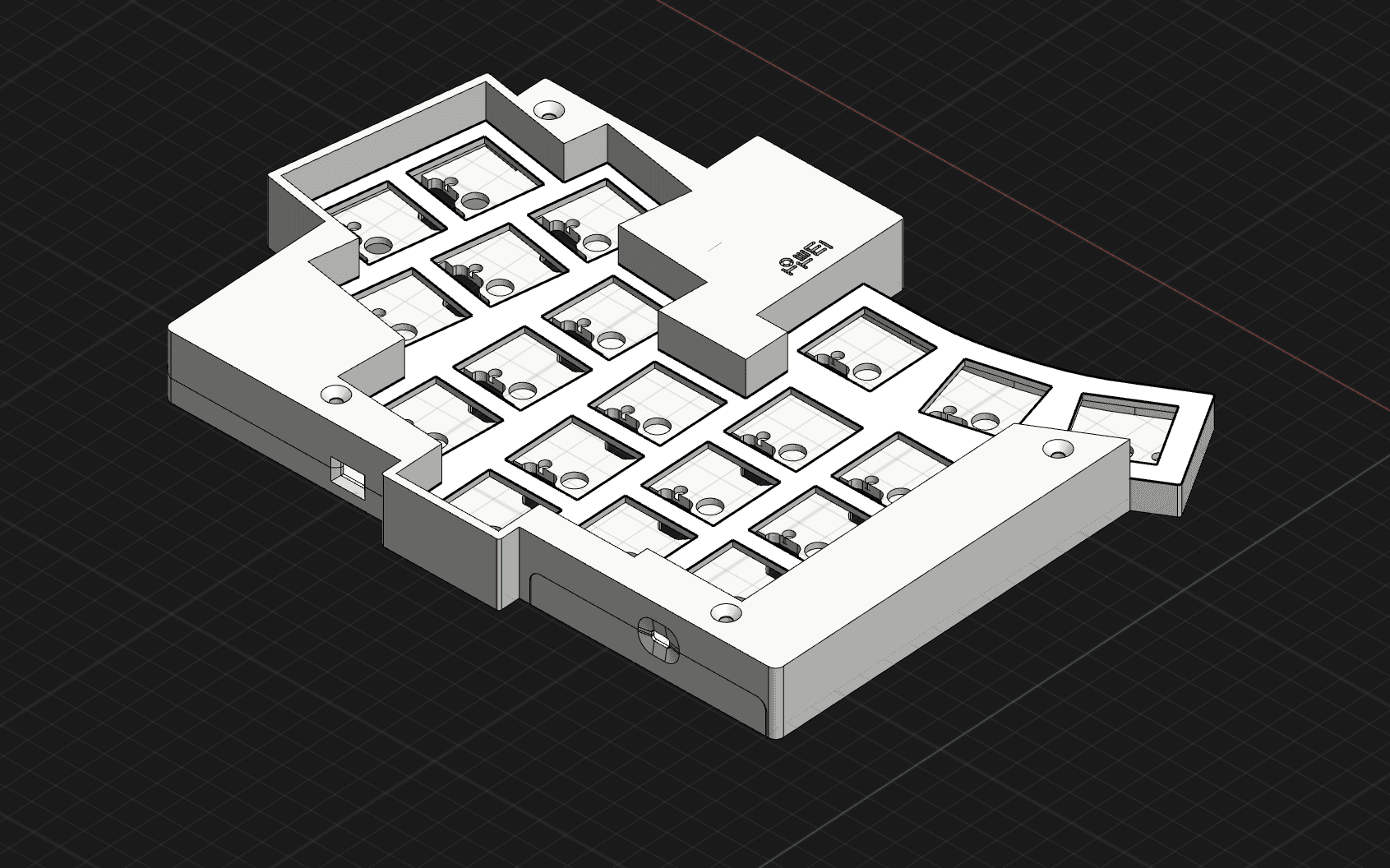

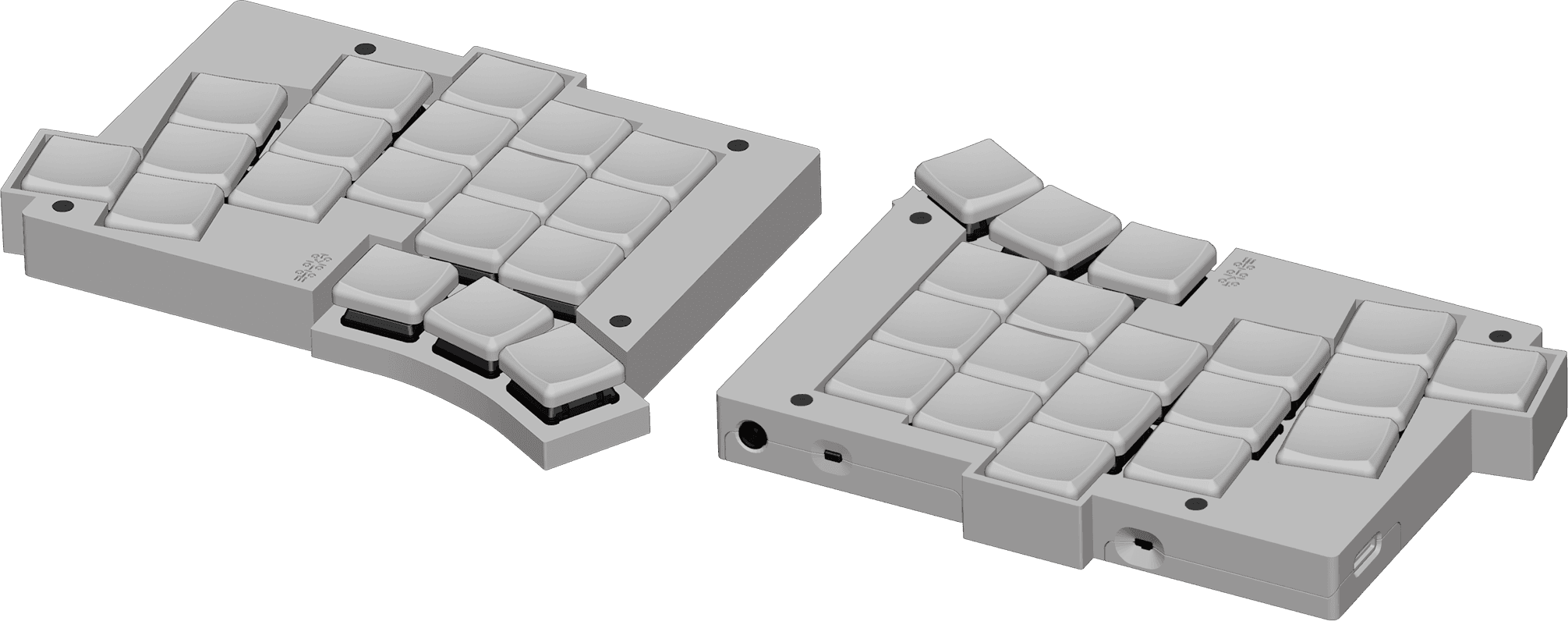

케이스도 GEIGEIGEIST 깃헙에 있는 step 파일을 수정해서 만들었다.

원본

수정

전원스위치

원본 케이스에서 불편했던게, 전원스위치가 손톱이 충분히 길지 않으면 키고끄기가 어려워서 좀더 넓게 만들었지만 여전히 불편하다..

배터리

배터리 용량이 아쉬웠어서, 좀더 크게만들고 602025-220mah 크기의 배터리를 사용했다.

간섭

pcb 에서 다이오드 부분 간섭이 있다. 왼쪽케이스는 간섭이 없지만 오른쪽 케이스는 있어서, 칼로 조금 다듬어줘야 들어간다..

소프트웨어

깃헙에 올려두었다. 기존 zmk config에서 조금 수정해서 사용했다. nickcoutsos.github.io/keymap-editor으로 리포지토리 연결하면 GUI로 키맵을 수정할 수 있지만, 배열이 기존 38키 그대로 보여서 2칸씩 밀려보이는 바람에 사용을 못하고있다. 해결 방법 아시는 분 알려주시면 감사합니다..

받침대

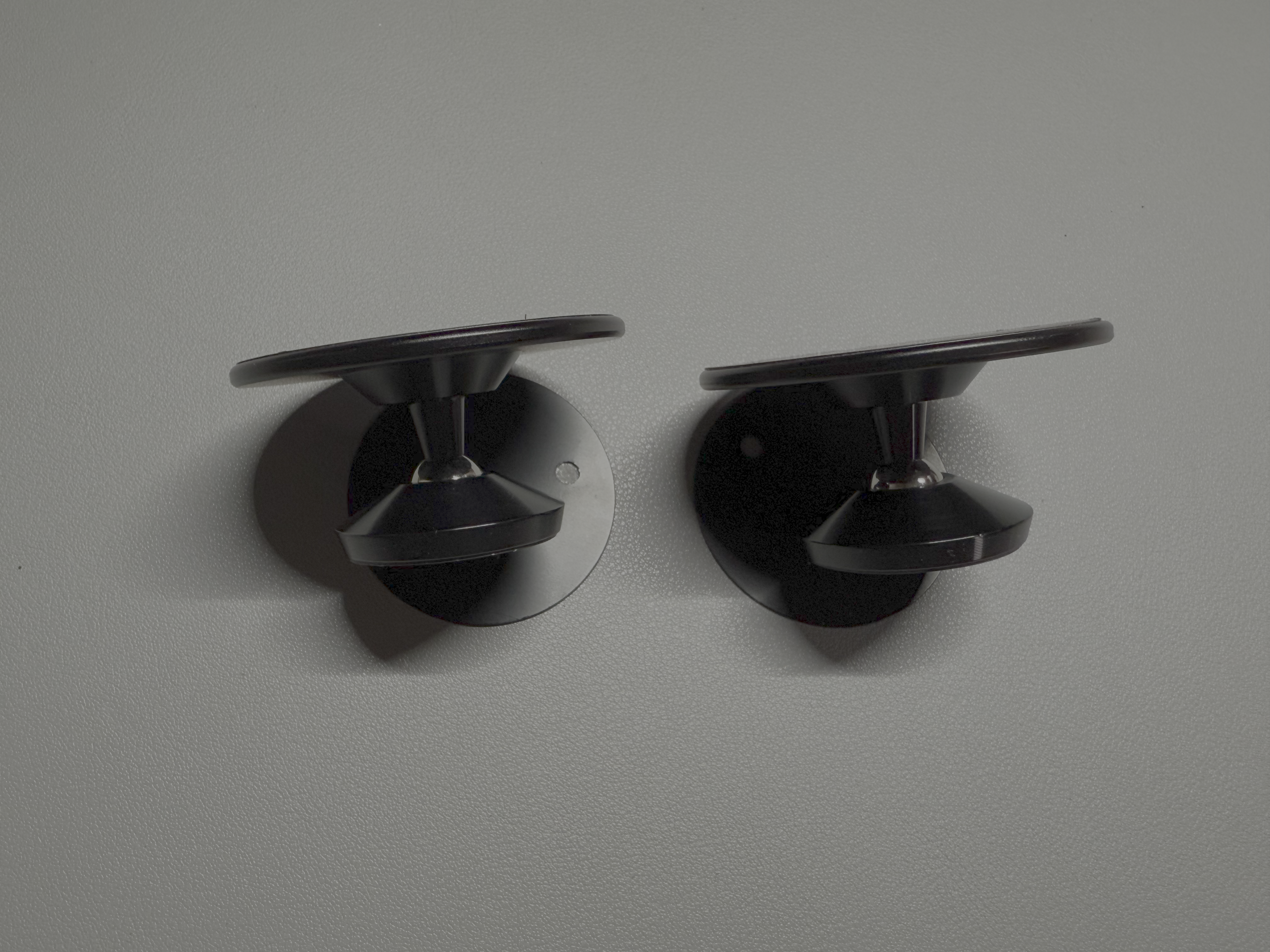

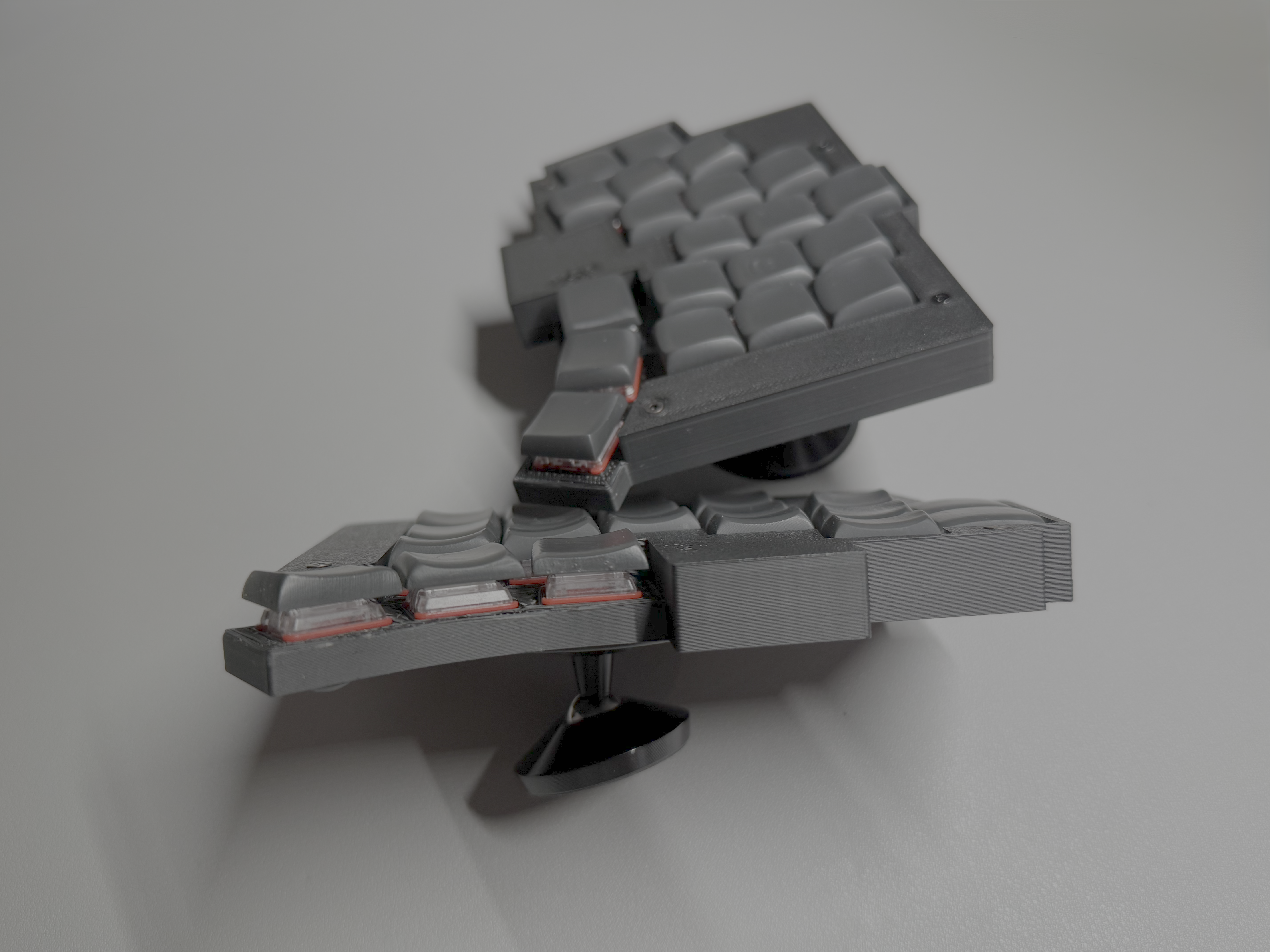

알리에서 운동하면서 핸드폰 거치하라고 나온 제품이 있다. 키보드 밑에 맥세이프 링 붙여서 사용하면, 이보다 편할수 없다. 알리익스프레스 링크

자료

PCB와 케이스에 관한 자료들은 깃헙에서 확인할 수 있습니다.
